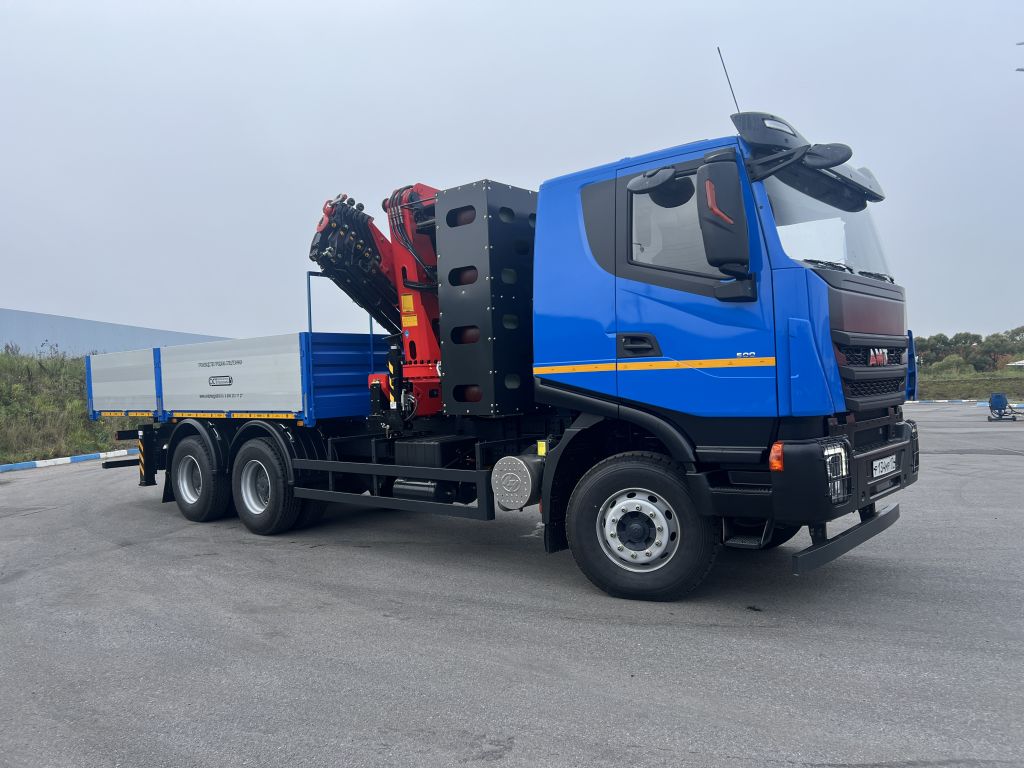

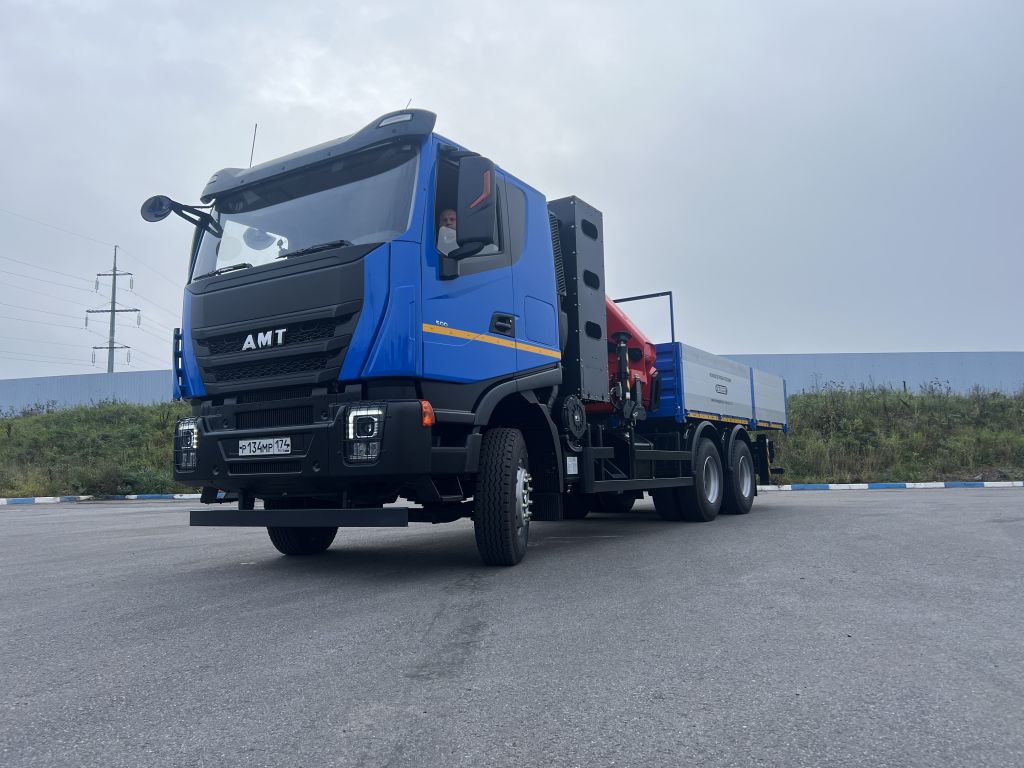

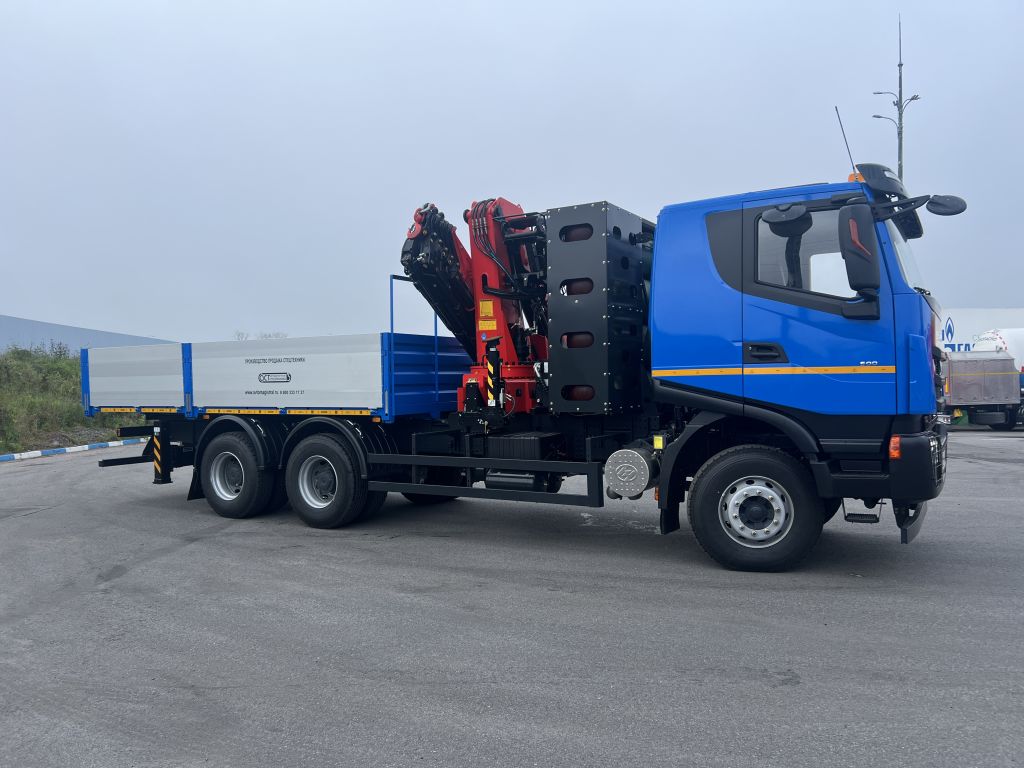

Автомобиль бортовой с КМУ на метане (CNG) 6x4

Основные параметры

• Колёсная формула: 6×4.
• Максимальная технически допустимая полная масса ТС: до 41 000 кг* (при ограничении скоростного режима и применении шин с соответствующим индексом нагрузки).
• Колёсная база: 4700/1530 мм.

Кабина повышенной комфортности

• Габариты и вместимость: ширина — 2500 мм, 2‑местная, с 1 спальным местом.
• Комфорт и эргономика:
  • сиденье водителя — на пневмоподвеске, регулируемое, с интегрированным подголовником;
  • сиденье пассажира — регулируемое, с подголовником и ремнём безопасности;
  • кондиционер, USB + MP3‑плеер с акустической системой;
  • центральный замок, внешний солнцезащитный козырёк.
• Оснащение и безопасность:
  • цифровой тахограф «Штрих Тахо RUS» (с СКЗИ);
  • система вызова экстренных служб ЭРА‑ГЛОНАСС;
  • противотуманные фары, 2 проблесковых маячка на кабине;
  • обогреваемые и электрорегулируемые зеркала заднего вида;
  • электростеклоподъёмники;
  • счётчик рабочих часов;
  • звукопоглощающая обивка кабины (до 80 дБ);
  • знак автопоезда;
  • ограничитель скорости — 90 км/ч.
• Дополнительно: электроподъём кабины (с возможностью механического подъёма).

Двигатель (газовый, Евро‑5, 500 л. с.)

• Тип: газовый, 6‑цилиндровый рядный, на сжатом природном газе (метане).
• Рабочий объём: 12 822 см³.
• Мощность: 500 л. с. (362 кВт) при 1900 об/мин.
• Крутящий момент: 2280 Н·м при 1100 об/мин.
• Экологический класс: Евро‑5 (соответствует нормам по содержанию токсичных веществ в отработавших газах).

Трансмиссия

• Сцепление: сухое однодисковое, нажимного типа с диафрагменными пружинами, сервопривод, автоматическая регулировка, наружный диаметр — 17″.
• Коробка передач: Fast Gear 12JSDX240TA‑B, механическая синхронизованная с сервоприводом, 12+2 ступени.
• КОМ: QH50.

Ходовая часть и подвеска

• Подвеска:
  • передняя — многолистовая рессора, телескопические гидравлические амортизаторы;
  • задняя — многолистовая рессора (2×16 т), стабилизатор поперечной устойчивости заднего моста; мосты грузоподъёмностью 2×16 000 кг, с планетарными колёсными редукторами на 5 сателлитах; блокировки межосевого и межколёсных дифференциалов задних мостов.
• Усиления: траверса балансира, крепление балансира.
• Рулевое управление: гидравлический усилитель, регулировка рулевой колонки по углу наклона и вылету.

Шины и колёса

• Ошиновка: двускатная, варианты — 315/80R22,5 или 12.00R24 (опционально).
• Держатель запасного колеса.

Тормозная система и электрооборудование

• Тормозная система: двухконтурная пневматическая, ABS, барабанные тормозные механизмы на всех осях, осушитель тормозной системы, моторный тормоз‑замедлитель.
• Электросистема:
  • напряжение — 24 В;
  • аккумуляторные батареи — 2×190 А·ч;
  • генератор — 28 В, 90 А;
  • стартер — 5 кВт;
  • механический выключатель массы;
  • внешняя розетка.

Газовое оборудование

• Баллоны: 4 шт. по 260 л, размещены на раме автомобиля.
• Исполнение: рассчитано на эксплуатацию до −45 °C (опционально — до −50 °C).

Дополнительное оборудование в составе автомобиля

• инструментальный ящик, интегрированный в кабину;
• сигнализатор движения задним ходом;
• защитные решётки передних фар;
• заднее защитное устройство (ЗЗУ);
• исполнение ГСМ до −45 °C (опционально до −50 °C).

Комплект ЗИП (запасные части, инструменты, принадлежности)

• знак аварийной остановки;
• огнетушитель;
• аптечка первой помощи;
• домкрат;
• шланг для подкачки шин;
• два противооткатных упора;
• чехол утепления радиатора;
• руководство по эксплуатации на русском языке;
• комплект инструмента в соответствии с руководством по эксплуатации.

Бортовая платформа

• Длина: 7000 мм.
• Ширина: 2540 мм.
• Высота: 600 мм.
• Материал изготовления: сталь.

Основные технические характеристики КМУ

• Грузовой момент: 30,0 т·м.
• Максимальная грузоподъёмность: 15 000 кг.
• Грузоподъёмность по секциям:
  • 1‑я секция: 15 000 кг на вылете 2,00 м;
  • 2‑я секция: 6900 кг на вылете 4,4 м;
  • 3‑я секция: 4600 кг на вылете 6,3 м;
  • 4‑я секция: 2620 кг на вылете 10,2 м;
  • 5‑я секция: 1200 кг на вылете 16,2 м.
• Максимальный рабочий радиус: 16,2 м.
• Максимальная высота подъёма: 19,2 м.
• Угол наклона стрелы: 80°.
• Аутригеры:
  • передние — 5,3 м;
  • задние — 5,2 м.
• Объём гидросистемы: 168 л.
• Вес КМУ: 4300 кг.

Комплектация КМУ

• маслобак;
• насос;
• радиатор охлаждения масла.
